调节阀又名控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。应用于电力、化工、空调、供暖、通风、冶金、环保、水处理、轻工、生活热水等民用系统及建材等工业自动化系统领域。
设计特点
控制精度高、可调范围广、允许压差大、密封性能好
流通量大、多级降压、低噪音、抗气蚀、抗压耐磨
内置平衡密封环、启闭频繁、消除闪蒸空化、增强寿命
整体式填料函、补偿密封、防尘避震、流动平稳
公称通径 | DN15~500mm |
公称压力 | 1.6~6.4Mpa(如需高压工况亦可设计制造) |
阀体材质 | 碳钢(C)、不锈钢304(P)、不锈钢316(R) |
密封材质 | 聚四氟乙烯(F)、金属硬密封(H)、硬质合金(Y) |
介质温度 | W2:-20~150℃ W3:-20~250℃ W4:-29~425℃ |
连接方式 | 法兰、内螺纹、对焊 |
阀芯形式 | 三通分流 |
控制精度 | 0.3%~1% |
输入信号 | 4~20mA、0~10V、1~5V |
流量特性 | 等百分比特性 |
气动执行器 | ZHA系列、ZHB系列、进口执行器系列 |
控制方式 | 单作用常闭、单作用常开 |
行程(mm) | 10、16、25、40、60、100 |
备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

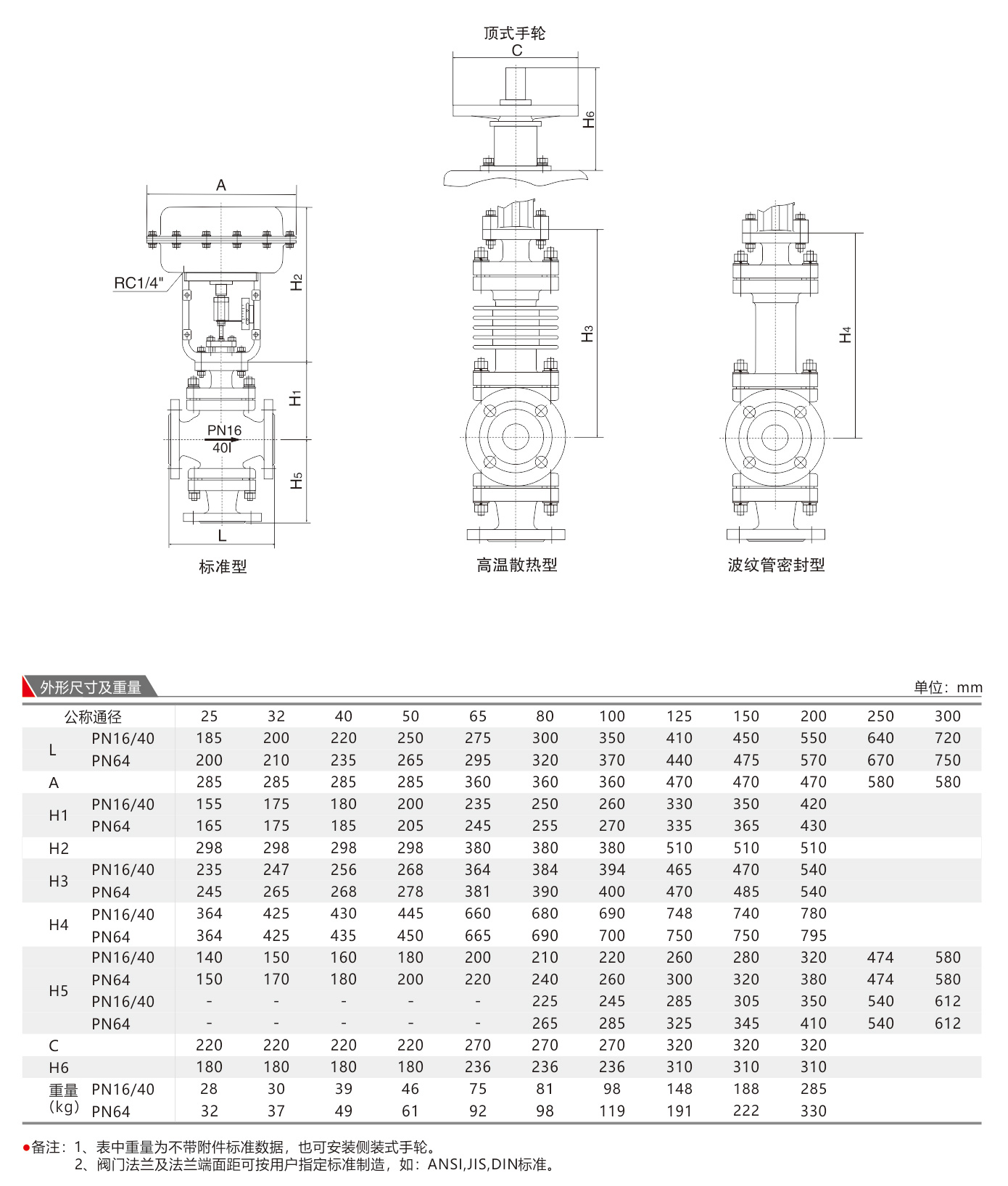

气动三通分流调节阀 连接尺寸
