电动衬氟调节阀的主要⽤途是⽤来直接改变被调介质的流量，使被控⼯艺参数（如压⼒、流量等）保持在给定值。并⼴泛适⽤于对酸、碱等强腐蚀性和有毒、易挥发等⽓体、液体介质的过程控制、调节。特点是体积⼩、重量轻、可调范围⼴、流量按等截⾯设计、低流阻、阀容量⼤、操作稳定可靠、流量特性精确、拆装调校⽅便等。⼴泛⽤于化⼯、医药、冶⾦、电⼒、轻纺、造纸等⽣产过程⾃动调节与远程控制。
设计特点
1、本产品是由直通单座衬氟阀体和执⾏机构两部分组成。执⾏机构分为⽓动和电动两种执⾏机构。
2、⽓动执⾏机构为⽓动多弹簧薄膜式，结构紧凑，输出⼒矩⼤。
3、电动执⾏机构为⼀体式结构，电⼦式结构紧凑，体积⼩。
4、阀杆密封衬采⽤聚四氟⼄烯材质的波纹管和聚四氟⼄烯填料双重密封，可彻底消除介质从阀杆与填料间的活动间隙向外泄漏的现象。
5、波纹管内部的阀杆外表⾯全部采⽤氟塑料衬⾥，即使波纹管损坏也不会因腐蚀⽽影响阀⻔的正常使⽤。
6、波纹管与阀杆、阀芯及阀体阀盖连接处的独特多级密封保护结构设计，杜绝⼀切介质外漏。
7、与流体接触的阀体内壁和阀内组件的衬⾥材料FEP/PFA均采⽤⾼压模压⼯艺成型。
8、流量特性：线型特性和等百分⽐特性。
9、阀芯形式：单座柱塞型阀芯。
| 公称通径 | DN15~300mm |
| 公称压力 | 1.6~6.4Mpa（如需高压工况亦可设计制造） |
| 阀体材质 | 碳钢（C）、不锈钢304（P）、不锈钢316（R） |
| 密封材质 | PCTFE(F3) FEP(F46) PFA(可溶性聚四氟⼄烯) PO（聚烯烃） |
| 介质温度 | W2：-20~150℃ W3：-20~250℃ W4：-29~425℃ |
| 连接方式 | 法兰、内螺纹、对焊 |
| 阀芯形式 | 单座（P） |
| 控制精度 | 0.3%~1% |
| 输入信号 | 4~20mA、0~10V、1~5V |
| 流量特性 | 等百分比特性、等线性特性、快开特性 |
| 电动执行器 | 381系列、2SB系列、进口执行器系列 |
| 控制方式 | 标准调节型、智能调节型 |
| 行程(mm) | 30、60、100 |
| 备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

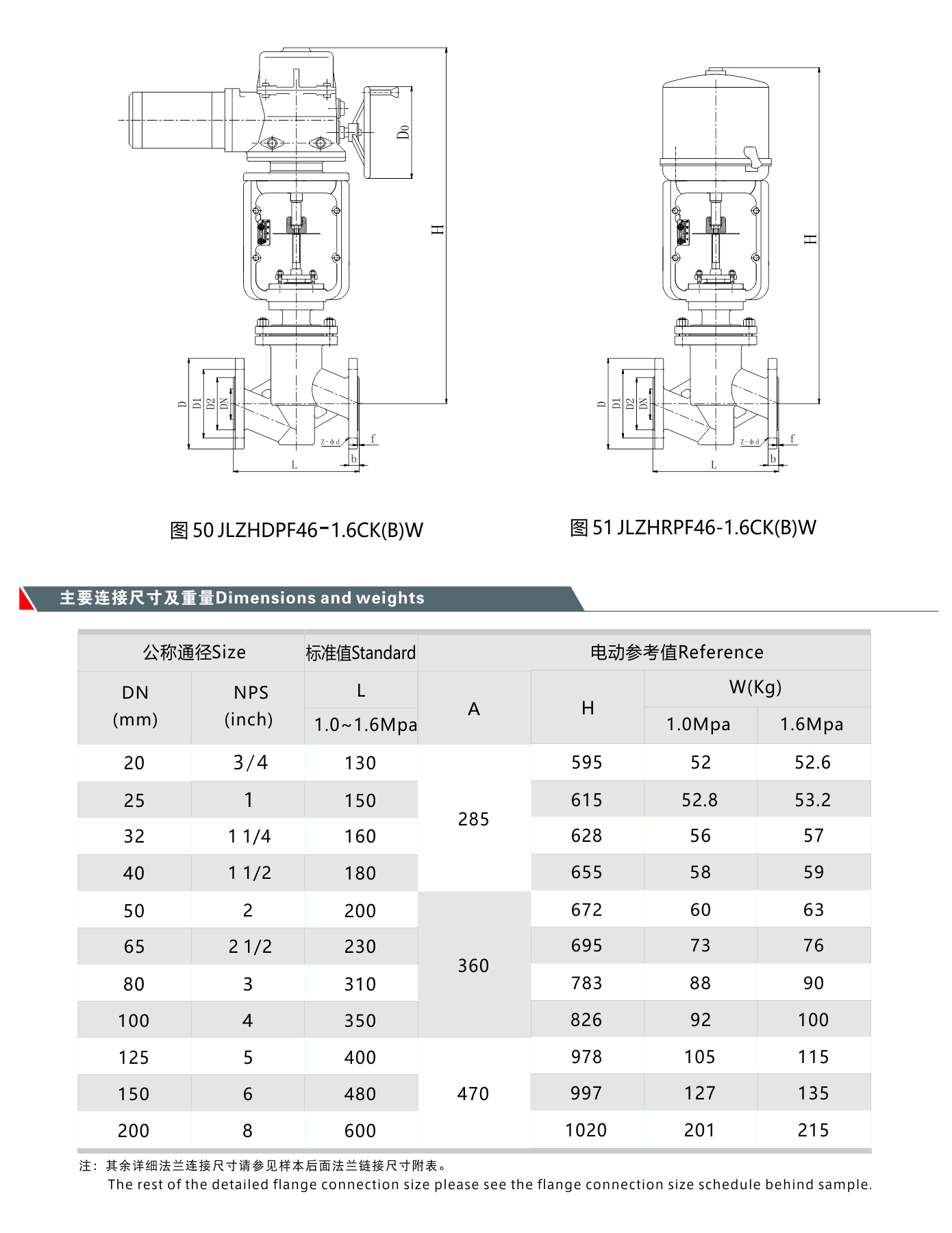

电动衬氟调节阀 连接尺寸
