气动薄型球阀是气动球阀中的一种，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
设计特点
结构简单、拆卸方便
启闭力矩小、可靠性高、使用寿命长
球阀高平台结构、ISO5211连接标准、安装便捷
双向密封、双向承压、自动补偿、自洁功能
防火防静电结构，符合API607、GB/T6899等标准规范
可适用纤维和微小颗粒的悬浊液及粘性介质
| 公称通径 | DN15~100mm |
| 公称压力 | 1.6Mpa（如需其他压力标准，订货时请注明） |
| 阀体材质 | 碳钢（C）、不锈钢304（P）、不锈钢316（R） |
| 密封材质 | 聚四氟乙烯（F）、对位聚苯（PPL） |
| 介质温度 | W2:-20~150℃ W3:-20~250℃ |
| 连接方式 | 对夹 |
| 气动执行器 | JLAT系列、JLAW系列、进口执行器系列 |
| 作用方式 | 双作用、单作用常闭、单作用常开 |
| 备注 | 其它特殊密封材质或特殊接口，可根据客户要求设计选型。 |

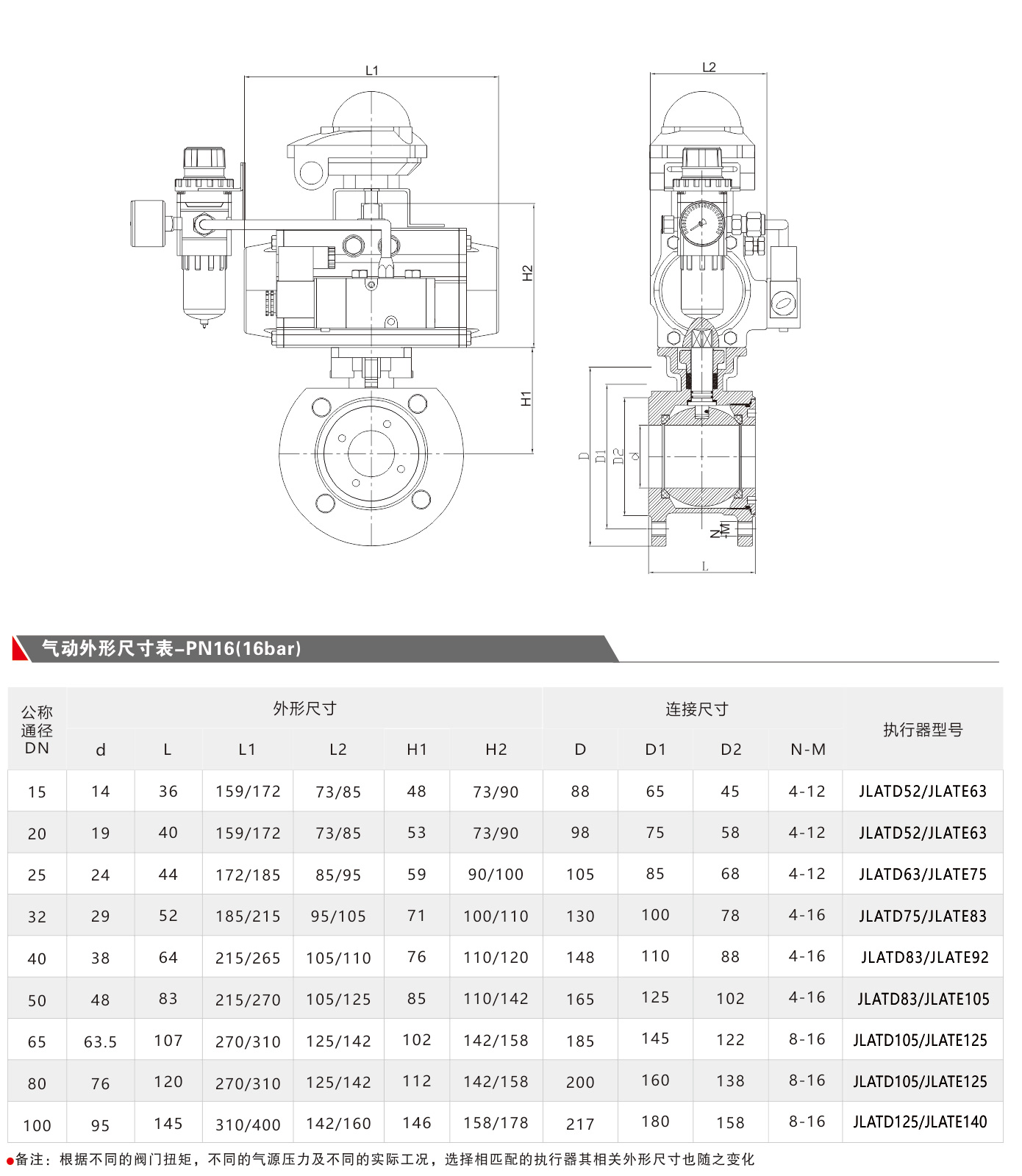

气动薄型球阀 连接尺寸
