真空蝶阀是指工作压力低于标准大气压的，形成一定真空的蝶阀。适用真空范围：0.6*10 ^6~ 1.3*10pa ^-4。阀门为直通式，靠蝶板密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装达到接通或切断真空系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
设计特点
舌槽接合式阀座设计、不易变型、零泄漏
双扁精密咬合结构、防止腐蚀、拆装方便
符合ISO5211标准高平台设计、超长寿命
双向密封、双向承压、启闭扭矩小、流通性好
广泛应用于工作压力低于标准大气压、真空设备保压状态
| 公称通径 | DN15～DN100(mm)（如需其他口径，订货时请注明） |
| 公称压力 | 1.3×10-7Pa～6×105pa（如需其他压力标准，订货时请注明） |
| 阀体材质 | 不锈钢304（P）、不锈钢316（R） |
| 密封材质 | 聚四氟乙烯（F）、丁腈橡胶NBR（X1）、 |
| 氟橡胶FPM（X4） | |
| 介质温度 | W1:-20~80℃、W2:-20~150℃ |
| 连接方式 | 活套法兰、焊接法兰、快装式、螺纹 |
| 气动执行器 | JLAT系列、JLAW系列、进口执行器系列 |
| 作用方式 | 双作用、单作用常闭、单作用常开 |
| 备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

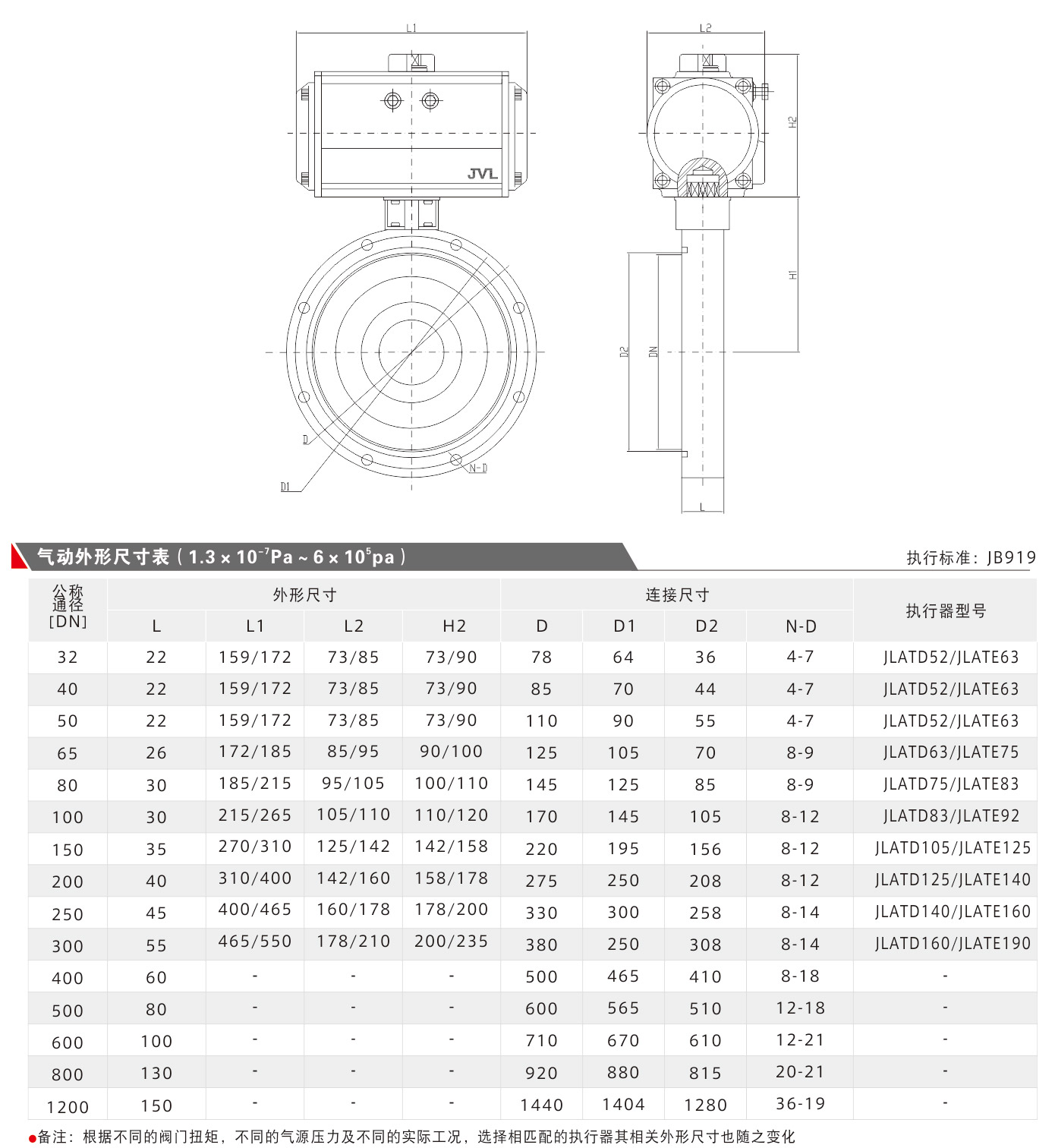

气动高真空蝶阀 连接尺寸
