气动通风蝶阀结构采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便；内无连杆、螺栓等、工作可靠、使用寿命长。该阀是一种非密闭型蝶阀，广泛适用于建材、化工、冶金、矿山、玻璃、电站电力等行业中的通风、环保工程的含尘冷风或热风气体管道中，生产过程中介质温度≤300℃公称压力为0 1Mpa的管道上，用以连通、启闭或调节介质量。
设计特点
安全可靠、经济实惠、流通量大、避免高温膨胀
双向流通、耐超高温、操作轻便、超长寿命
结构紧凑、重量轻、流阻小、任意安装
广泛用于化工、建材、电站、玻璃等行业中的通风、环保工程气体管路中
| 公称通径 | DN100~2200mm（如需其他口径，订货时请注明） |
| 公称压力 | 0.1~0.6Mpa（如需其他压力标准，订货时请注明） |
| 阀体材质 | 碳钢（C）、不锈钢304（P）、不锈钢316（R） |
| 密封材质 | 挡环（W） |
| 介质温度 | W 3 :-20~ 250℃ 、W4:-29~425℃、W5:-29~650℃ |
| 连接方式 | 对夹、法兰 |
| 气动执行器 | JLAT系列、JLAW系列、进口执行器系列 |
| 作用方式 | 双作用、单作用常闭、单作用常开 |
| 备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

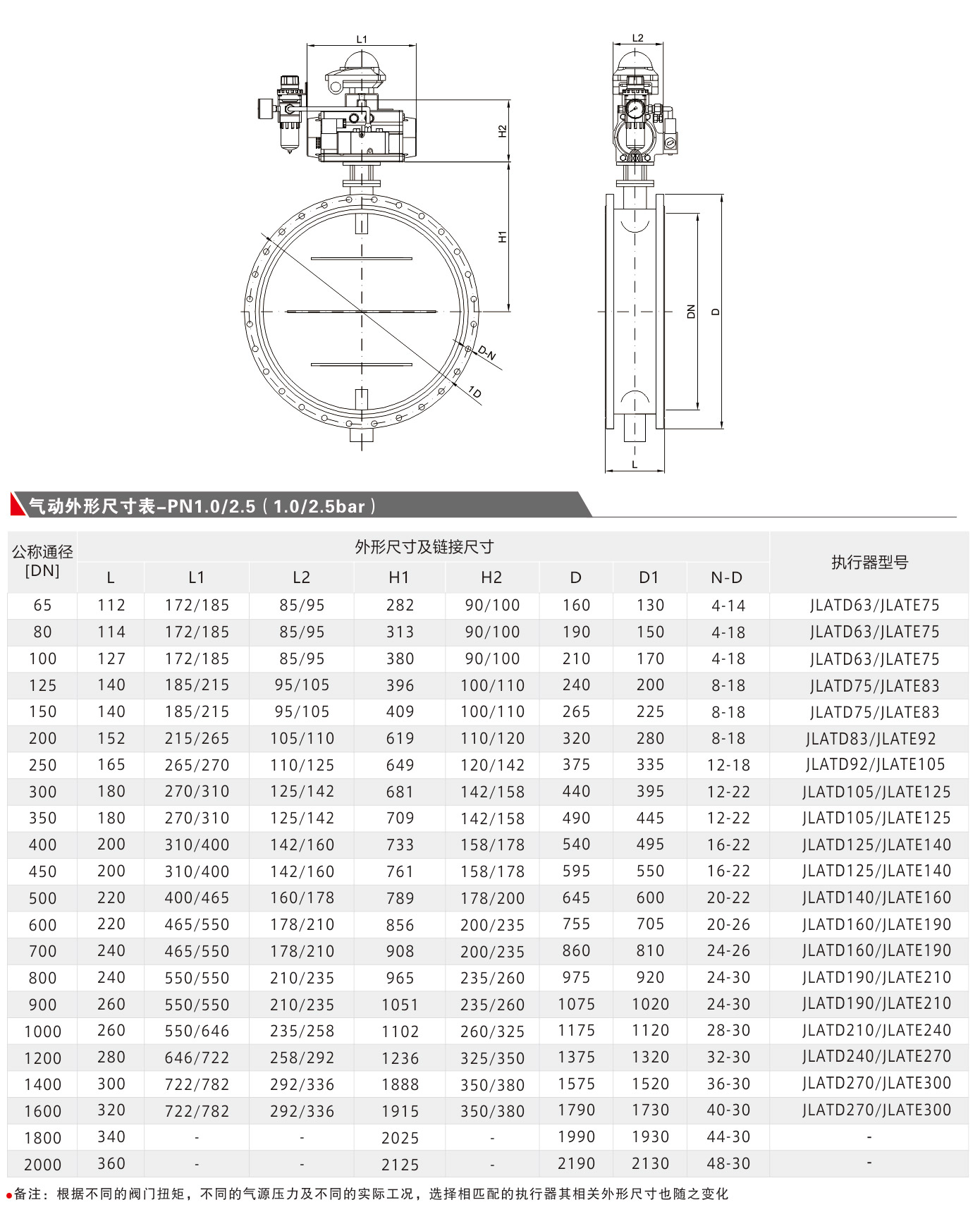

气动通风蝶阀 连接尺寸
